Лето – всегда хорошее время для пляжного отдыха. Но, все же, печальные события могут произойти и в счастливое время. Моя подруга случайно сломала свои любимые очки во время путешествия. Эти очки были особенным подарком и много значили для нее. Что, безусловно, привнесло огорчение в наше путешествие. Пока все наши друзья пытались ее утешить, как инженер, я решил прибегнуть к технологии, чтобы вернуть разбитые очки и ее улыбку.

При осмотре я обнаружил, что сломанная деталь была центральной соединительной частью, которую можно было отделить, и была зеркальным отражением неповрежденной половины. Это значит, что я могу сканировать неповрежденную половину, выполнить обратное проектирование, чтобы восстановить половину детали, а затем копировать ее, чтобы получить полную модель. Имея цифровую модель в руках, я могу напечатать деталь с помощью 3D на принтерах FDM или SLS, чтобы виртуальность стала реальностью.

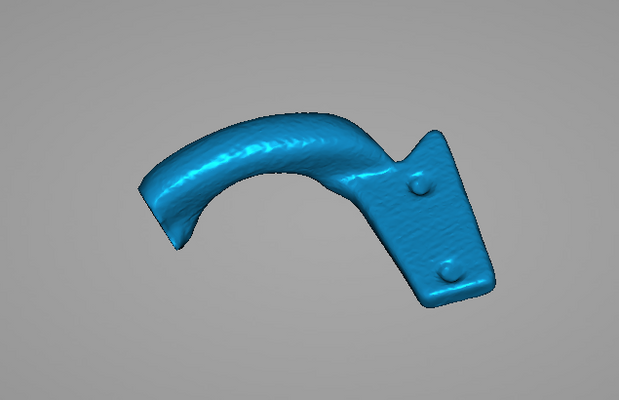

Это была светоотражающая металлическая деталь, на которую необходимо наносить спрей перед сканированием. Я использовал настольный сканер EinScan-SP для точного захвата всех частей детали, несмотря на то, что самая тонкая область этой детали составляла всего 1 мм. Сканированные данные могут быть объединены в водонепроницаемую модель STL для редактирования.

Получение модели сетки было только первым шагом. Следующим шагом было восстановление более точной модели CAD. Поскольку в процессе производства, сканирования и создания сетки могут накапливаться ошибки. Путем проведения обратного проектирования, точная модель CAD может быть восстановлена на основе сканированных данных и инженерного замысла.

Для этого откроем STL. файл в Solid Edge. Во вкладке “Обратное проектирование” мы можем использовать функцию автоматической идентификации областей, чтобы разделить разные области объектов и подогнать разные характеристики для реконструкции детали. Основные этапы были следующие.

Наконец, мы получили готовую модель для печати. Чтобы убедиться, что она подходит, я сначала напечатал ее на настольном 3D принтере Einstart-C для тестирования. После корректировки размера я напечатал стальную деталь и раскрасил ее золотой краской. Вуаля, мы снова возвращаем очки к жизни; несомненно, ее улыбка тоже вернулась!
